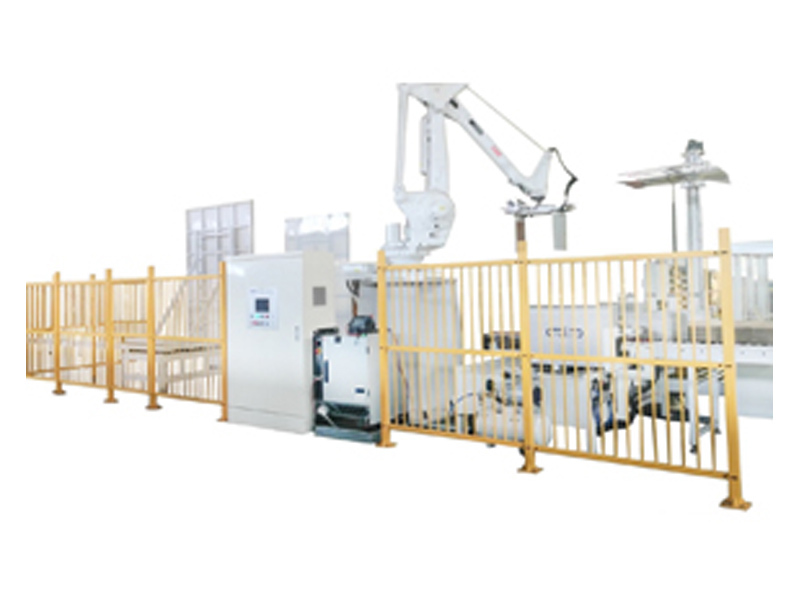

Robot Paletizer

Robot Paletizer

Splošna specifikacija

1) Auto valjčni transporter

Transportni trak (funkcija medpomnilnika) med strojem za vezanje in robotsko roko

Velikost: 1000 Š x 6000 D x 700 V

Valjčni transporter: 900 W x 6000 L

Specifikacije valja: Premer Ø50 mm,Debelina 1,5 mm,Nerjaveče jeklo

Moč: 0,75 KW

Hitrost: 0-36 M/min. (nadzor frekvence)

Motor/reduktorji: motor z zobniki CPG

Frekvenčni pretvornik: ABB .Švica/DANFOSS Švedska

Obremenitev: 300 KG/M²

Način vožnje: Vožnja s pasom iz PU obroča

Montažna višina ±50 mm

Vključno s krmilnim stikalom za prednosti in slabosti

2) Paketi ločene naprave

Ali naprava ločuje svežnje, položaj in palete za dvojno zlaganje, da lahko robotsko roko prime. Servo motor, prilagojen za visokohitrostno ravnanje in pozicioniranje kartonov.

Velikost: 1800 W x 1500 D x 1100 V

Moč: 0,75 KW x 2

Servo motor: 0,75 KW,3000 obratov na minuto

Hitrost: 0-50 M/min. (nadzor frekvence)

Motor/reduktorji: motor z zobniki CPG

Frekvenčni pretvornik: ABB .Švica/DANFOSS Švedska

Servo motor: Teco, Tajvan

obremenitev: 300 KG/M2

3) ABB robotska roka: Model: IRB 660

Način prijemanja vboda: Servo motor krmili opornico blizu prijema.

Notranjost opornice, sestavljena s poševnim travnatim PVC transportnim trakom, poveča trenje na dotik, da se izognete padcu pri prijemu.

Varnostna varovalna palica in izklop nastavljeni zunaj delovnega območja za zaščito operaterjeve varnosti, varnost se sproži, takoj preneha delovati.

Optimizirana pot grabljenja in skrajšanje časa premikanja grabljenja.

Med premikanjem se samodejno obrne v krožnem loku, prepreči mehanske vibracije sklepov in poveča stabilnost prijemanja.

Fotoelektrično zazna padanje grabeža, samodejno sproži alarm in ob padcu preneha delovati.

Visoko natančno mobilno pozicioniranje, prijemanje in pozicioniranje ±1 mm

Servo motor: TECO Osnovna višina: 1500 mm

Več spec. glejte naslednjo analizo.

4) Revija o avtomobilskih paletah

Naprava, ki se uporablja za shranjevanje palet ter avtomatsko potiskanje in prenašanje le-teh.

Velikost: 1500W x 3000L x 2500H

Maks. Spec. palete : 1500 Š x 1500 Š x 150 V mm

Min. Spec. palete : 1200 Š x 1000 Š x 150 V mm

Ravna paleta z lesenim ali plastičnim dnom

Čas menjave palete: 10 sekundd

Višina skladišča palet: 2200 H mm

Natančnost položaja palete: 10 mm

Največja obremenitev: 1000 KG/m2

5) Stojalo za shranjevanje papirja

Shranjujte in narišite blok papir na določeni plasti, nastavljeni za polaganje blok papirja, da zaščitite škatle pred padcem. Samodejno sesanje skozi sesalno ploščo in zračni valj.

Velikost: 1200W x 800L x 1600H

Velikost papirja blazinice: največja velikost je enaka velikosti palete

Zahteva za blok papir: Velikost je čista in fiksna

6) Naprava za samodejno stiskanje/kvadranje palet

Obojestransko stiskanje, da zagotovite sprostitev vrzeli med snopi pred zavijanjem. Vrtljiva ploščad, sestavljena skupaj z valjem na pogon na dnu.

Velikost: 6000 Š x 2200 D x 2100 V

Valjčni transporter: 1500 W x 1500 L x 1 Razdelek

Spec. valja: Premer Ø63 mm,Debelina: 2 mm

Moč valja: 1,5 KW

Vrtljiva ploščad: 0,75 KW

Moč stiskanja: 0,75 KW

Hitrost valja: 18-24 M/min. Nadzor frekvence

Motor/motor reduktorja: motor z reduktorjem CPG

Vožen način:kolesni pogon z dvojno verigo

obremenitev: 1200 KG/M2

Montažna višina: ±50 mm

7) Avtomatski valjčni transporter

Velikost: 1800LX1600Š x 350 V

Valjčni transporter: 1570 W

Specifikacija valja: premer Ø60 mm,debelina: 2 mm

Moč valja: 1,5 KW

Hitrost valja: 18-24 M/min. Nadzor frekvence

Motor/reduktorji: Motor z menjalnikom CPG

Pretvorniki: ABB Švica /DANFOSS Švedska

Pregnan način:dvoverižni kolesni pogon

obremenitev: 1200 KG/M2

Višina vgradnje: ±50 mm

8) Avtomatski valjčni transporter

Velikost: 2400LX1600Š x 350 V

Valjčni transporter: 1570 W

Specifikacija valja: premer Ø60 mm,debelina: 2 mm

Moč valja: 1,5 KW

Hitrost valja: 18-24 M/min. Nadzor frekvence

Motor/reduktorji: Motor z menjalnikom CPG

Pretvorniki: ABB Švica /DANFOSS Švedska

Pregnan način:dvoverižni kolesni pogon

obremenitev: 1200 KG/M2

Montažna višina: ±50 mm

9) Samodejni nadzorni integracijski sistem

Integrirajte robotsko roko in krmilni sistem tekočega traku.

PLC: SIEMENS NEMŠKI

Zaslon na dotik : SIEMENS. NEMŠČINA

Fotoelektrični senzor: SICK GERMAN

Pretvornik: ABB Švica

Nizki električni deli: SIEMENS. Ali Schneider

Napajanje in priključek: WAGO GERMAN

PROFIBUS: PROFINET/PROFIBUS. SIEMENS

Varnostni optični zaklop: SENSORRC,Varnostnik druge stopnje

10) Računalniški sistem za zlaganje kartonov

Samodejno naročilo trgovine, povezava ERP in PMC sistema.

Izračunajte in predlagajte najboljši način zlaganja

Natisnite nalepko za dokončano naročilo

Povežite ERP, poročajte o končani produktivnosti in količini skladiščenja

Vprašajte produktivnost

Računalniška strojna oprema: 21,5-palčni industrijski računalnik z zaslonom na dotik iz Tajvana.
