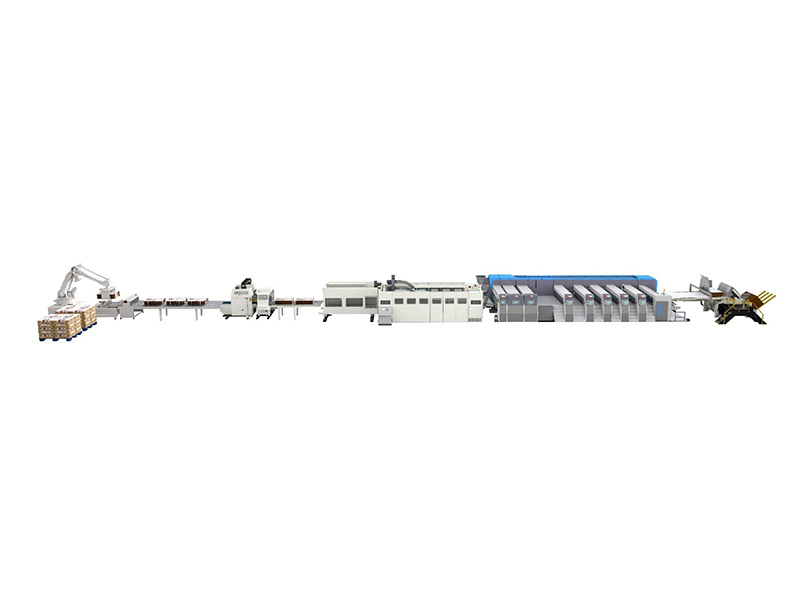

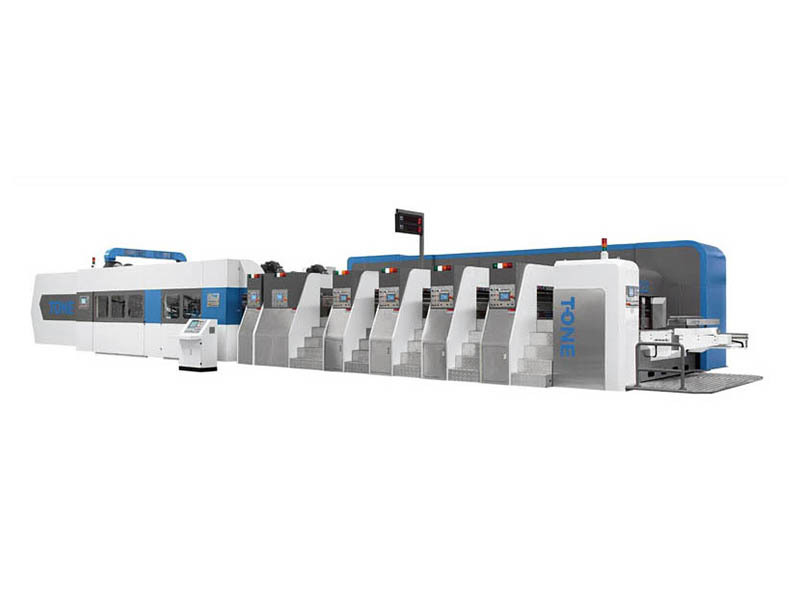

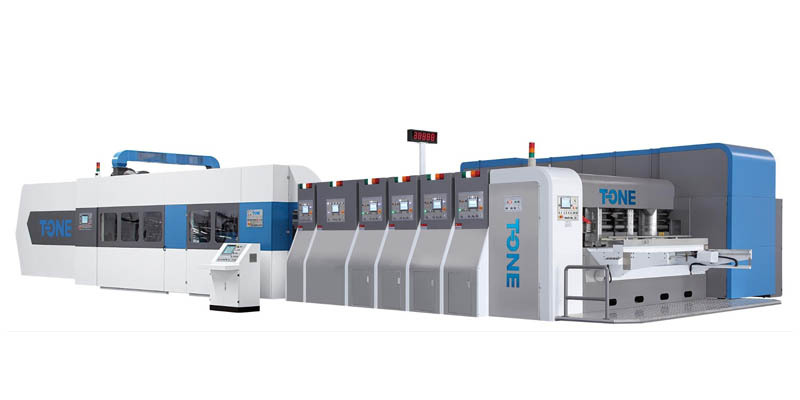

Visokohitrostni zložljivi stroj za lepljenje valovitega kartona
T-ONE avtomatski stroj za lepljenje kartonskih zgibank, opremljen z odsekom nasprotnega izmetalca (vrsta korekcije pravega kota/sinhronizacije štetja) Natančno štetje, zlaganje in ven iz kartona so obljubljeni s sinhrono koordinacijo več sklopov servo motorjev v tehničnem oddelku za zlaganje valovitega kartona stroj
- T-ONE
- Foshan, Kitajska
- informacije
- video
- prenos
Visokohitrostni stroj za zlaganje valovitega kartona - FFG 2800
Glavni parameter
Model | 1800 | 2000 | 2400 | 2800 | 3200 | |
Najvišja hitrost | 350 kosov/min | 300 kosov/min | 250 kosov/min | 230 kosov/min | 180 kosov/min | |
Dolžina škatle (L2) | Maks | 550 | 700 | 750 | 800 | 900 |
Min | 135 | 180 | 180 | 200 | 220 | |
Širina škatle (W1) | Maks | 500 | 650 | 700 | 750 | 800 |
Min | 120 | 150 | 150 | 150 | 150 | |
L2 + W1 | Maks | 870 | 1000 | 1200 | 1400 | 1560 |
Min | 285 | 330 | 335 | 350 | 370 | |
L2:IN1 | Največja stopnja | 2:1 | 2:1 | 2:1 | 2:1 | 2,5:1 |
Širina škatle (D2) | Maks | 600 | 900 | 1200 | 1200 | 1600 |
Min | 230 | 280 | 300 | 300 | 450 | |
Širina lopute | 25-30 | 30~40 | 30~40 | 30~40 | 30~40 | |
Dolžina | 15m |
Utež | 20,6 ton |
Moč | 96KW (AC380V), 50/60Hz, 3 faze |
Zračni tok | 70/L（Zračni kompresor 220V 1,5KW） |
Flavta | A，B，C，AB，BC，EB |
Kratka predstavitev stroja
Samodejni zložljivi lepilec map T-ONE uporablja sistem za brizganje lepila in je enostaven za vzdrževanje.
Zložljivi del je opremljen z novim zložljivim sistemom, ki ga je mogoče natančno zložiti na pregibni liniji, tako da lahko natančnost vrzeli doseže kvalitativni preskok;
Del za štetje praznjenja (pravokotni popravek).
Natančna izhodna funkcija štetja;
Barvni LCD zaslon na dotik lahko poenostavi nastavitev velikosti in lahko prikaže različne informacije o alarmih in informacijah o delovanju.
Lastnosti enote:
Del za sprejem papirja vključuje predvsem mehanizem za sprejem papirja, napravo za čiščenje odpadkov in napravo za brizganje lepila.

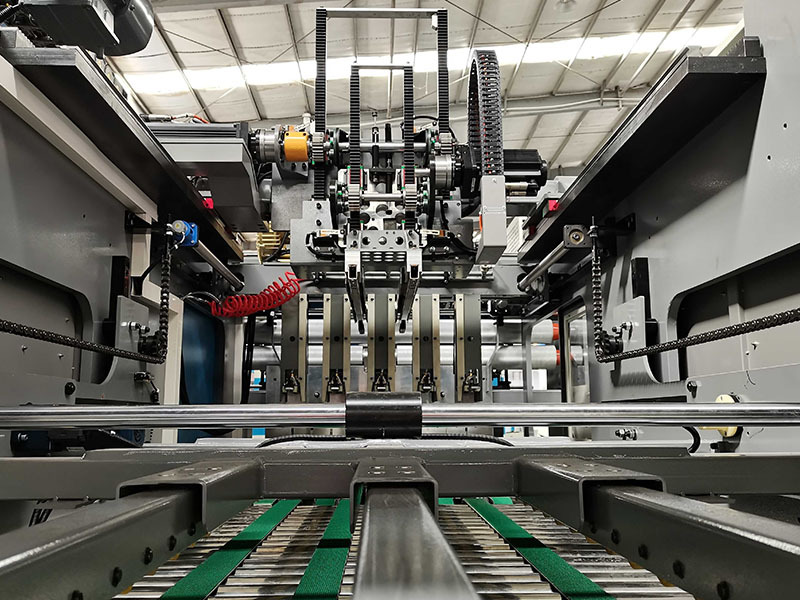

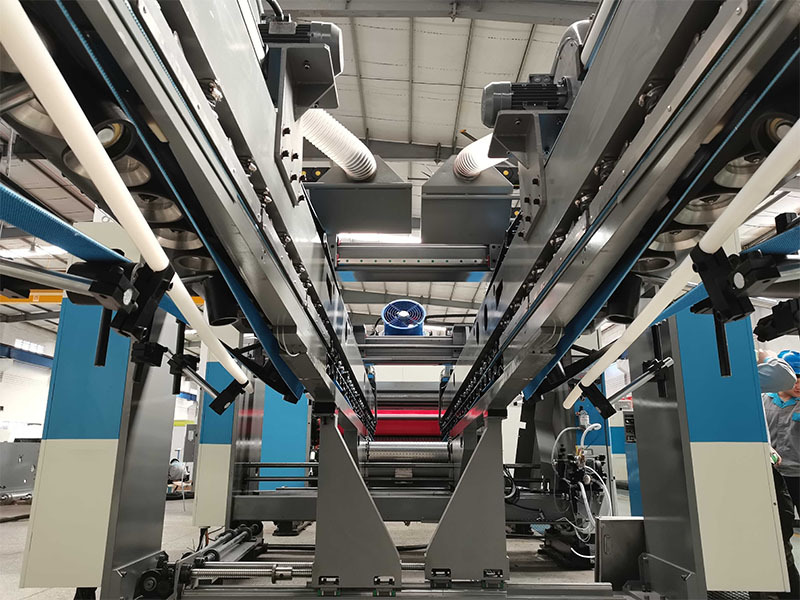

Zložljivi del vključuje predvsem oblikovalni mehanizem, napravo za ravnanje.
Loputajoči del vključuje predvsem mehanizem za loputanje, napravo za prenos moči.
Števni del v glavnem vključuje števni mehanizem, napravo za praznjenje
Hitrost stroja
najvišja hitrost | 300 kosov/min | |
Dolžina škatle (L2) | Maks | 800 |
Min | 200 | |
Širina škatle (W1) | Maks | 750 |
Min | 150 | |
L2 + W1 | Maks | 1400 |
Min | 350 | |
| L2: W1 | Največje razmerje | 2:1 |
Širina kartonaD2) | Maks | 1200 |
Min | 300 | |
Širina lepila (mm) | 30~40 | |
V primeru tehničnih izboljšav in sprememb brez predhodnega obvestila, predmet pogodbe
Diagram omejitve hitrosti
POSEBNE OPOMBE
a. Do omejitve hitrosti pride v naslednjih primerih:
b. Dolžina podajanja (dimenzija H) in zloženi (šaržni) surovci;
Pogoji delovanja, kot npr:
a. Ploščat list
b. Območje in stanje tiskanja
c. Temperatura zraka
d. Z/brez vodoodbojnosti ali stopnjo vodoodbojnosti
e. Oblika za izrezovanje
f. Ko je podajalna dolžina (dimenzija H) surovca dolga ali je globina škatle velika, bo morda treba zmanjšati delovno hitrost, da se ohrani določena natančnost zgibanja v območju zgibanja.
